钽溅射靶材应用
—— 钽溅射靶材应用

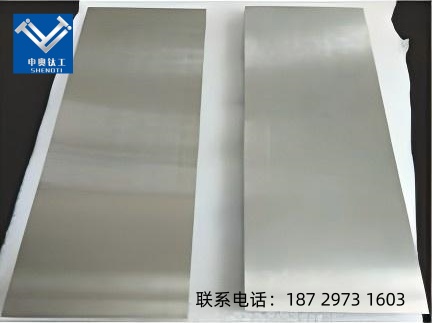

钽溅射靶材具有广泛的应用，主要包括以下几个方面：
形成阻挡层：在半导体制造中，钽溅射靶材通过物理气相沉积（PVD）工艺，在芯片上形成薄膜扩散势垒，阻挡铜互连中的铜原子扩散，防止铜扩散到芯片的其他部分，影响芯片的性能和可靠性。这对于先进制程的半导体芯片制造尤为重要，特别是在90-3nm的先进制程中，钽靶材及环件是必需的阻挡层薄膜材料。
制作电极和布线：钽具有良好的导电性，可用于半导体器件中的电极和布线材料，帮助实现电子元件之间的电连接。
2. 平板显示领域：
平板显示器制造：在液晶显示器（LCD）、有机发光二极管（OLED）等平板显示技术中，钽溅射靶材用于制备各种功能性薄膜，如透明导电膜、电极膜等。这些薄膜对于平板显示器的性能，如分辨率、色彩表现、响应速度等具有重要影响。
改善显示效果：钽靶材溅射形成的薄膜可以提高平板显示器的光学性能和电学性能，例如增加屏幕的亮度、对比度，降低功耗等，从而提升显示效果和产品质量。
3. 光学镀膜领域：
光学镜片和镜头：用于制造光学镜片、镜头等光学元件的镀膜，以提高其光学性能，如增加透光率、减少反射、增强抗磨损性等。例如，在相机镜头、望远镜、显微镜等光学设备中，钽镀膜可以改善镜头的成像质量和使用寿命。
激光光学系统：在激光光学系统中，钽溅射靶材可用于制备高反射率或高透过率的薄膜，用于激光的反射镜、分束器、滤波器等光学元件，对激光的传输、调制和控制起到关键作用。
4. 磁存储领域：
硬盘驱动器：用于硬盘驱动器（HDD）的磁头和磁盘的镀膜，提高磁存储密度和数据读写速度。钽溅射靶材形成的薄膜可以改善磁头的磁性能和耐磨性，以及磁盘的表面平整度和磁性稳定性，从而提高硬盘的存储容量和可靠性。
其他磁存储设备：在磁带、磁卡等其他磁存储设备中，钽镀膜也可以提高存储介质的性能和使用寿命。
5. 太阳能电池领域：
太阳能电池电极：作为太阳能电池的电极材料，钽溅射靶材可以提高电极的导电性和稳定性，促进太阳能电池的光电转换效率。例如，在薄膜太阳能电池中，钽薄膜可以作为电极或背电极，收集和传输太阳能电池产生的电流。
抗反射涂层：用于制备太阳能电池的抗反射涂层，减少光的反射损失，提高太阳能电池对光的吸收效率。钽的高折射率和低吸收系数使其成为一种理想的抗反射材料。
6. 装饰镀膜领域：可在金属制品、珠宝首饰、钟表等表面进行镀膜，赋予其独特的外观效果，如颜色、光泽、质感等。例如，通过钽溅射镀膜可以在金属表面形成彩色的薄膜，增加产品的美观度和附加值。
7. 航空航天及军工领域：
航空发动机部件：由于钽具有高熔点、耐腐蚀和耐高温性能，可用于航空发动机的涡轮叶片、燃烧室等关键部件的表面镀膜，提高部件的耐高温、耐腐蚀和抗磨损性能，延长发动机的使用寿命。
导弹和火箭部件：在导弹和火箭的制造中，钽溅射靶材可用于制备耐高温、耐腐蚀的涂层，保护导弹和火箭的外壳、发动机等部件在极端环境下的性能稳定。
